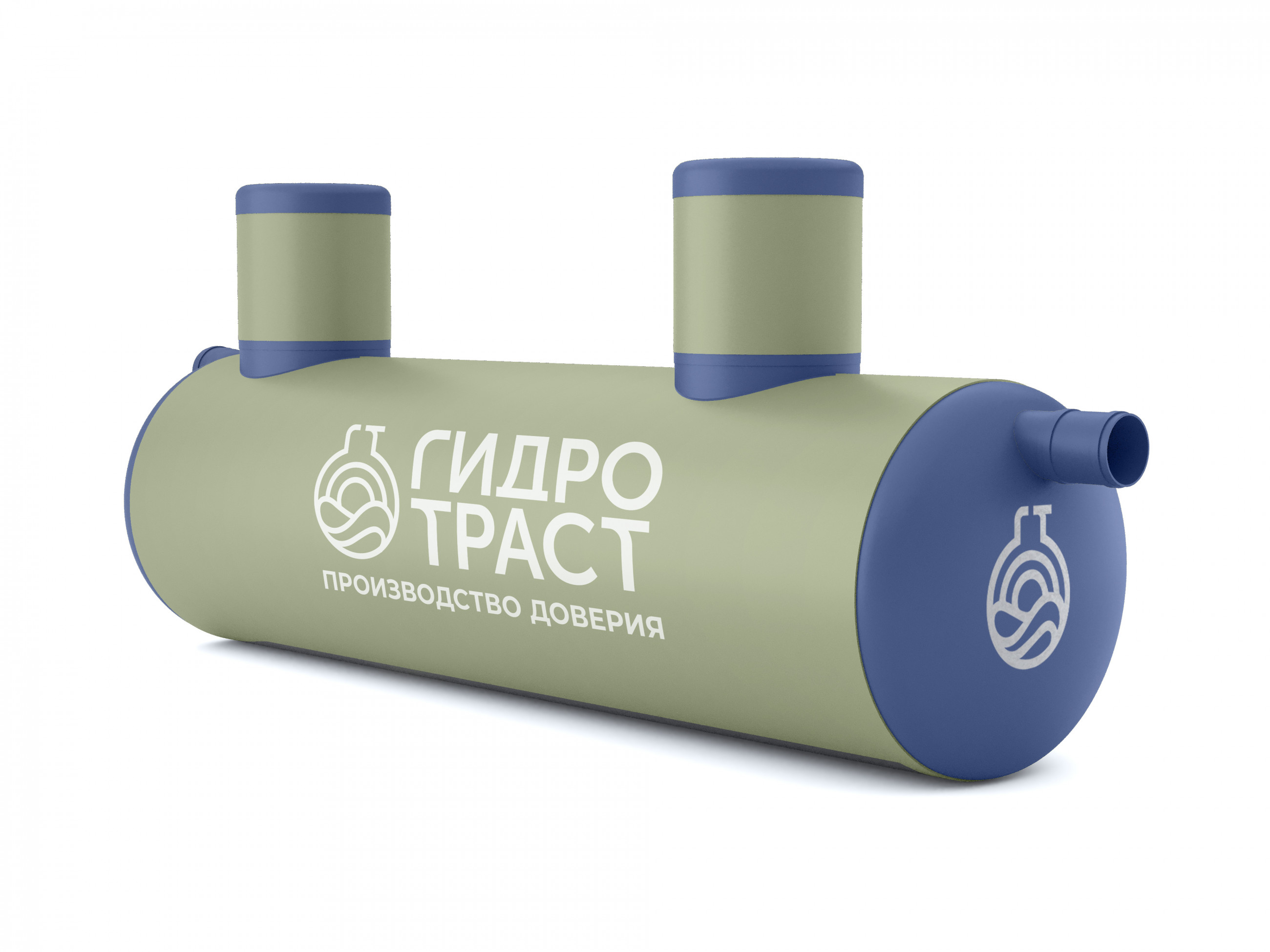

Резервуары для аккумулирования питьевых и технических вод Элемент ГТ-1

Резервуары «Элемент ГТ-1» изготавливаемые в соответствии с ТУ 42.21.13-002-72143840-2022 предназначены для хранения питьевого и противопожарного запаса воды, используются в составе очистных сооружений ливневого и хозяйственно-бытового стока. Представляют собой вертикальные или горизонтальные емкости из армированного стеклопластика. Предусматривается возможность установки емкости под проезжей частью.

Классификация установок
Классификация установок и структура условного обозначения:
Резервуар «Элемент ГТ-1 X₁-X₂-X₃»
X₁ – объем резервуара м³;
X₂ – диаметр корпуса установки, м;
X₃ – глубина заложения подводящего трубопровода, м.

Комплектация
Резервуары для аккумулирования питьевых и технических вод «Элемент ГТ-1» в полной заводской готовности включают в себя:

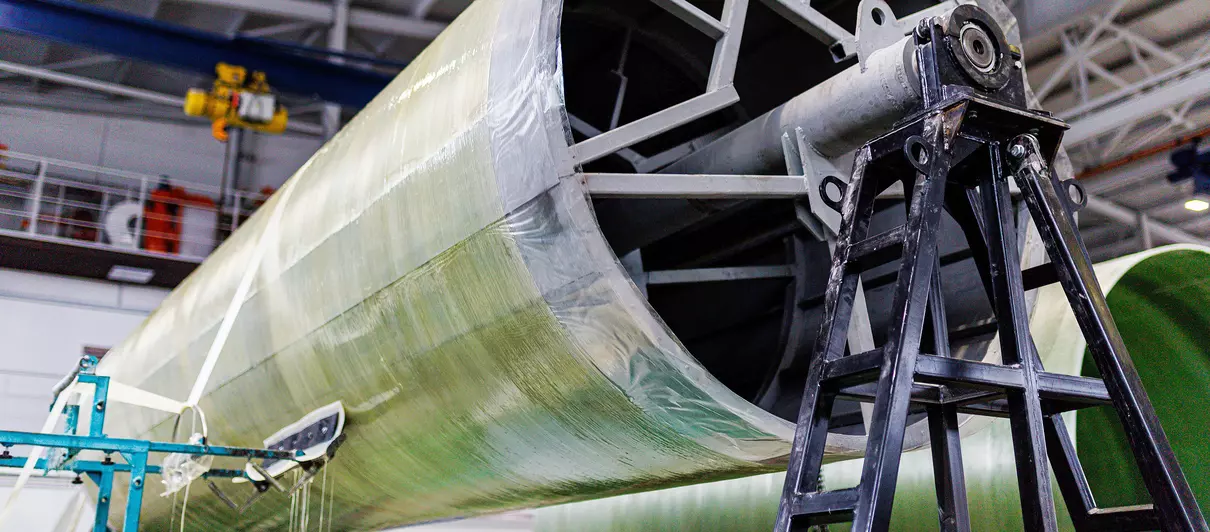

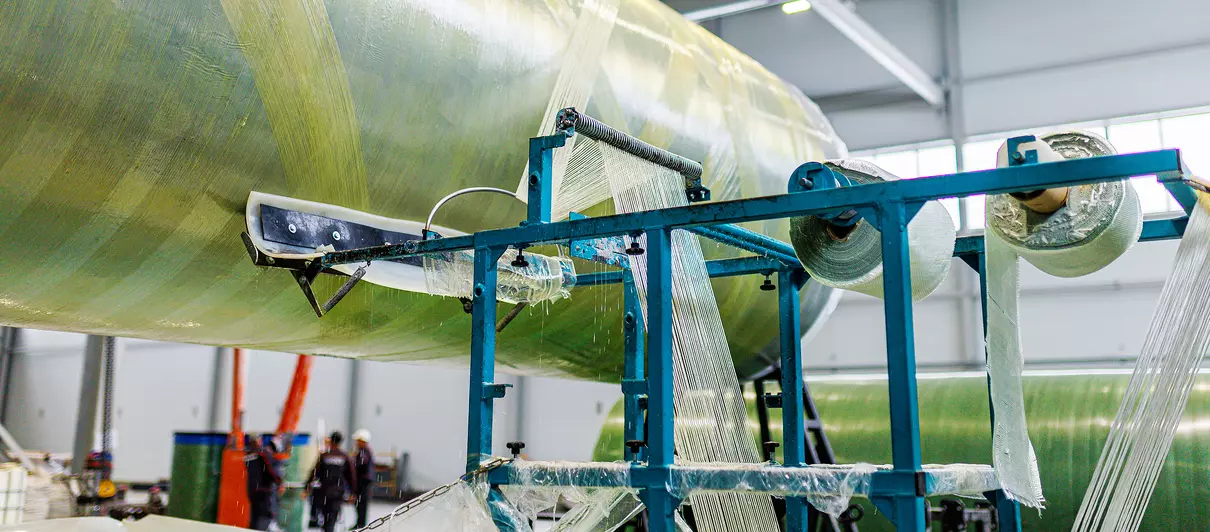

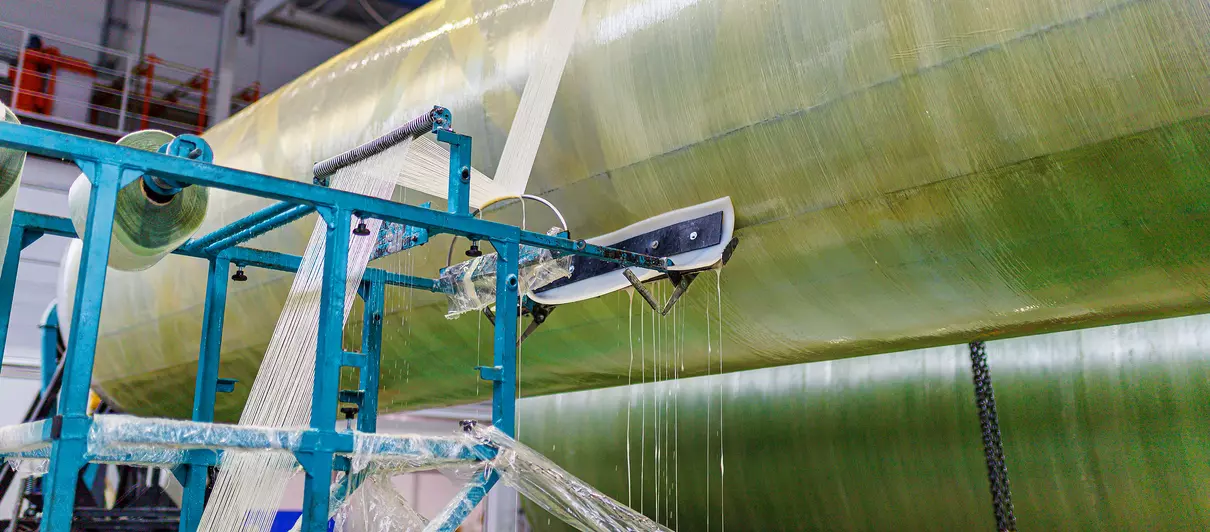

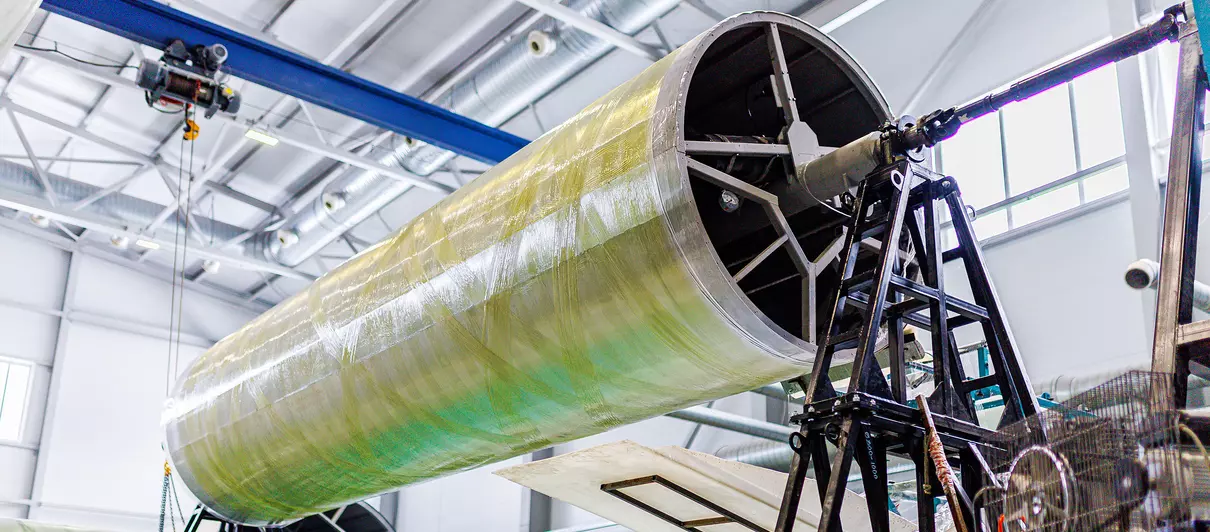

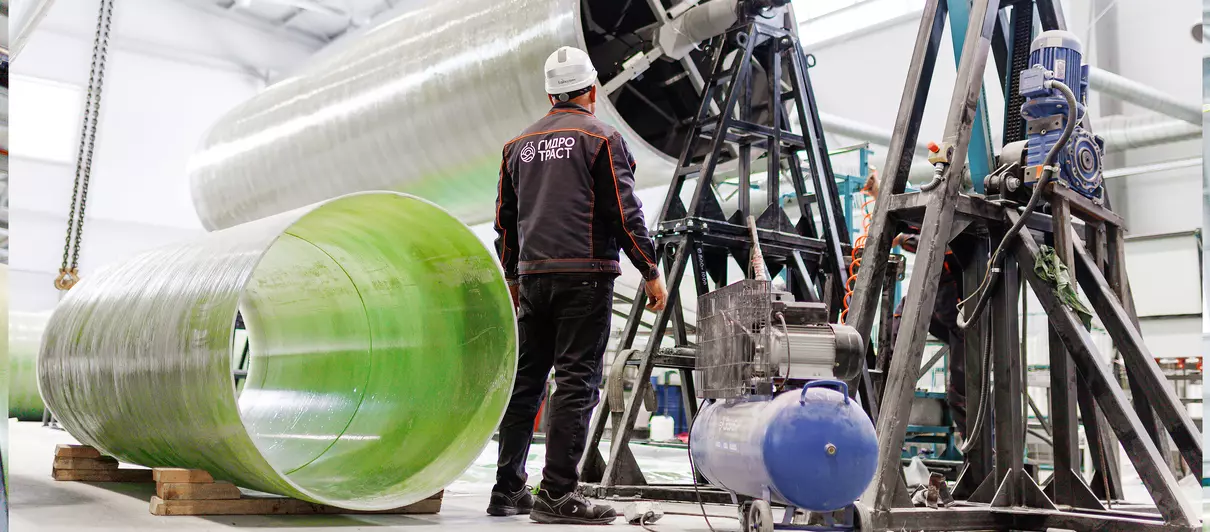

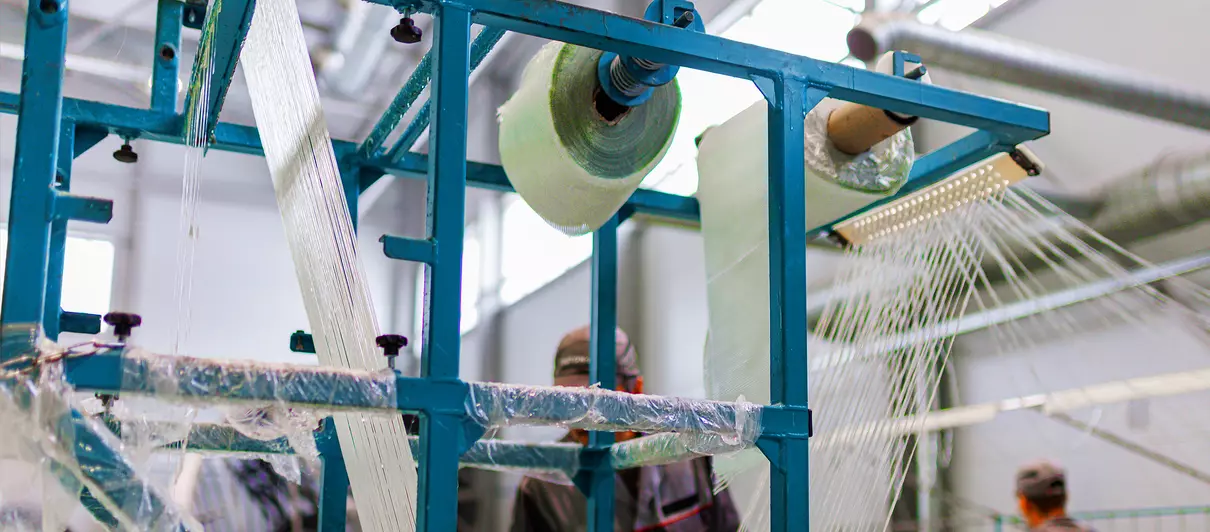

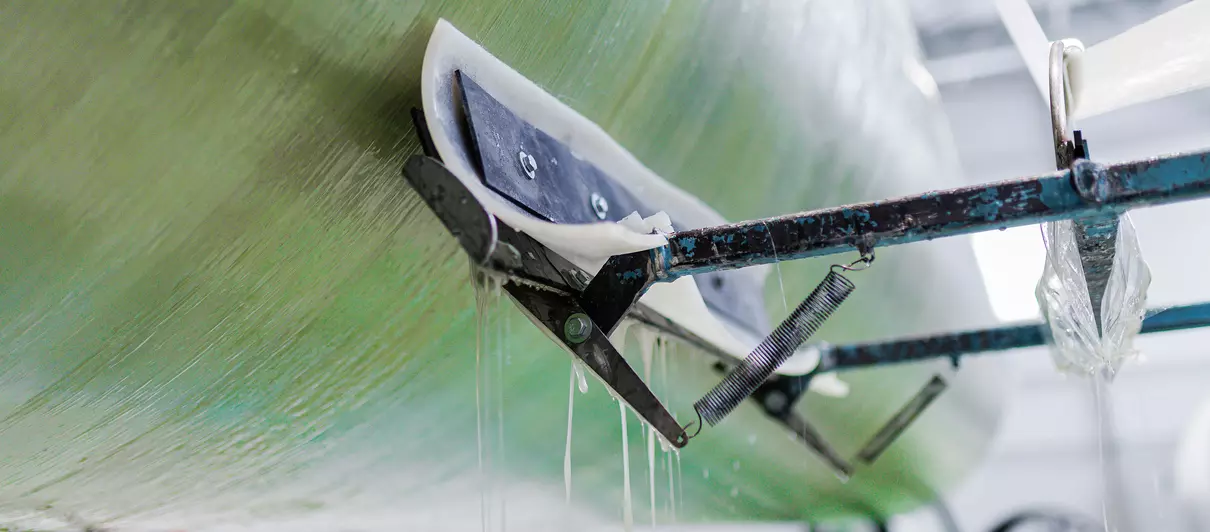

• Горизонтальный корпус из армированного стеклопластика выполненный методом перекрестной машинной намотки;
• Горловина(ы) для обслуживания резервуара;
• Система вентиляции;
• Лестница стационарная;
• Дополнительное оборудование в зависимости от назначения резервуара (насосы, перемешивающие устройства, сигнализаторы наполнения, датчики уровня осадка и плавающего слоя).

Установки очистки ливневых стоков и технической воды Элемент ГТ-2

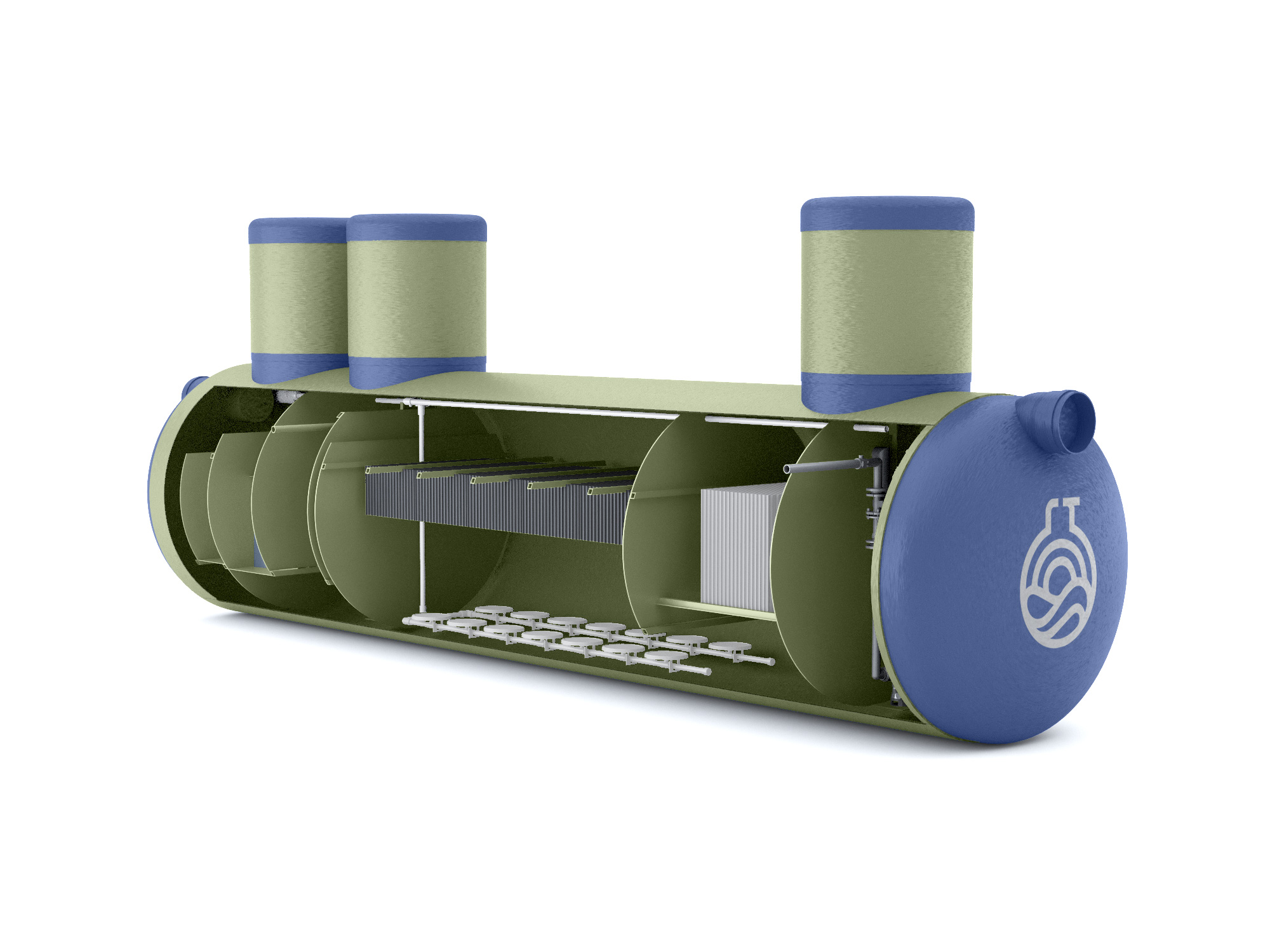

Установки очистки ливневого стока и технической воды «Эдемент ГТ-2» изготавливаемые в соответствии с ТУ 42.21.13-002-72143840-2022, предназначены для очистки ливневых стоков и технической воды от взвешенных веществ, нефтепродуктов. Представляют собой горизонтально расположенную цилиндрическую емкость из армированного стеклопластика в комплекте с необходимыми загрузками. Работа установки полностью автоматизирована и не требует постоянного присутствия обслуживающего персонала. Предусматривается возможность установки емкости под проезжей частью.

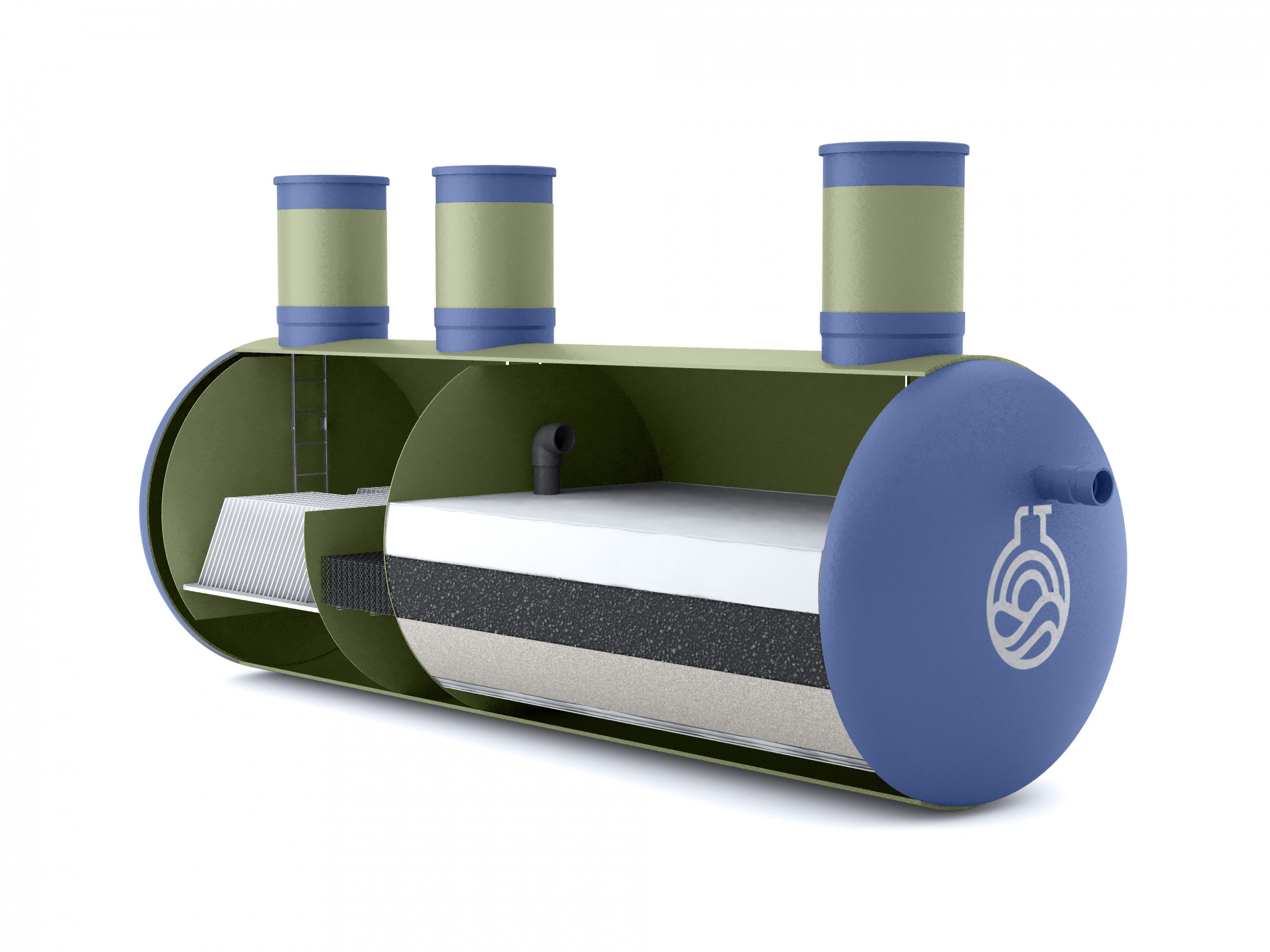

Принцип работы
Установка работает в самотёчном режиме. Предусмотрена пятиступенчатая очистка сточных вод.
Первая ступень очистки – предусматривается тонкослойное расслаивание потока сточной жидкости, происходит первичное очищение стоков от наиболее крупных веществ минерального происхождения.
Вторая ступень очистки – предусматривается установка коалесцентных модулей из полипропиленовых листов. Свойства модулей позволяет отделить нерастворенные нефтепродукты размером более 0,2 мм и плотностью меньше 1500 кг/м3, в результате на поверхности образуется масляный слой, который подлежит последующей откачке.
Третья ступень очистки – на данной ступени предусматривается фильтрация стоков через слои механической загрузки. Механическая загрузка представляет собой синтетический нетканый материал.
Четвертая ступень очистки – предусматривается фильтрация сточных вод через сорбционную загрузку (сорбент минерального происхождения, активированные угли). На данном этапе происходит очистка от мелкодисперсных загрязнений, нефтепродуктов, СПАВ.
Пятая ступень очистки – доочистка на установках ультрафиолетового обеззараживания (предусматривается при очистке до норм сброса в водоем рыбохозяйственного значения или для повторного использования).

Комплектация
Установка очистки ливневых стоков и технической воды «Элемент ГТ-2» в полной заводской готовности включает в себя:

• Горизонтальный корпус из армированного стеклопластика выполненный методом перекрестной машинной намотки;
• Горловины для обслуживания установки;
• Блок тонкослойного расслаивания;
• Коалесцентный модуль;
• Механическая загрузка;
• Сорбционная загрузка;
• Система вентиляции;
• Лестница стационарная;
• Установка ультрафиолетового обеззараживания (опционально);
• Сигнализаторы уровня осадка и плавающего слоя (опционально);
• Монтажный комплект (опционально);
• Система обогрева и шкаф управления системой обогрева (опционально).

В зависимости от климатического района опционально предусматривается утепление корпуса из прочного теплоизоляционного покрытия на основе полиуретана с толщиной от 50 до 150 мм.

Классификация установок
Классификация установок и структура условного обозначения:
Резервуар «Элемент ГТ-2 X₁-X₂-X₃»
X₁ – объем резервуара м³;
X₂ – диаметр корпуса установки, м;
X₃ – глубина заложения подводящего трубопровода, м.

Установки биологической очистки хозяйственно-бытовых сточных вод Элемент ГТ-3

Установки биологической очистки хозяйственно-бытовых сточных вод «Элемент ГТ-3» изготавливаемые в соответствии с ТУ 42.21.13-002-72143840-2022, предназначены для очистки хозяйственно-бытовых и производственных сточных вод близких по составу к бытовым, до показателей соответствующих нормативным требованиям при сбросе в водоем рыбохозяйственного назначения. Представляют собой блок горизонтальных емкостей из армированного стеклопластика в комплекте с необходимым оборудованием и загрузками.

Принцип работы и комплектация
Установка работает в самотёчном режиме. В составе базовой установки очистки предусматривается пять этапов очистки. В зависимости от требований заказчика, показателей загрязнений и расхода сточных вод, количество ступеней очистки может быть изменено.
Первый этап – механическая очитка и усреднение стока. Для выравнивания гидравлической нагрузки и концентраций загрязнений, в состав сооружений входит усреднитель, с установленными в нем перемешивающими устройствами, насосами подачи стока на очистку и сороулавливающим устройством.
Второй этап – биологическая очистка. Усредненный сток подается в денитрификатор. Денитрификация — превращения нитрата азота в газообразный азот за счет способности денитрифицирующих бактерий питаться связанным кислородом нитратов. Затем сточные воды поступают в аэротенк, где происходит окисление органических загрязнений с помощью активного ила -биоценоза микроарганизмов. В аэротенке используется два вида ила - свободноплавающий и закрепленный в блоках загрузки из полимерных материалов, позволяющий увеличить окислительную мощность аэротенка, препятствует избыточному выносу ила в отстойник. Аэротенк оснащен системой мембранных аэраторов.
Третий этап – илоотделение. Биологическиочищенные стокипоступаютвотстойник,где происходит отделение ила. Избыточный ил откачивается в накопитель осадка с последующим его обезвоживанием. Циркуляционный ил, обогащенный нитратами и нитритами подается в денитрификатор.
Четвертый этап – доочистка в анаэробном биореакторе. В биореакторе расположены кассеты с биологической загрузкой, на поверхности которой закреплена биопленка из анаэробных бактерий, окисляющая остаточные органические загрязнения.
Пятый этап – доочистка на установках микрофильтрации с последующим ультрафиолетовым обеззараживанием.
Обезвоживание осадка происходит на шнековых или мешковых обезвоживателях. Для более эффективного обезвоживания применяются флокулянты.

Классификация установок
Установка биологической очистки хозяйственно-бытовых сточных вод «Элемент ГТ-3 X₁-X₂»
X₁ – тип:
- Б – блочный;
- БМ – блочно-модульный
X₂ – производительность установки, м³/сут.

Насосные станции водоснабжения и пожаротушения Элемент ГТ-4

Установки биологической очистки хозяйственно-бытовых сточных вод «Элемент ГТ-3» изготавливаемые в соответствии с ТУ 42.21.13-002-72143840-2022, предназначены для очистки хозяйственно-бытовых и производственных сточных вод близких по составу к бытовым, до показателей соответствующих нормативным требованиям при сбросе в водоем рыбохозяйственного назначения. Представляют собой блок горизонтальных емкостей из армированного стеклопластика в комплекте с необходимым оборудованием и загрузками.

Комплектация

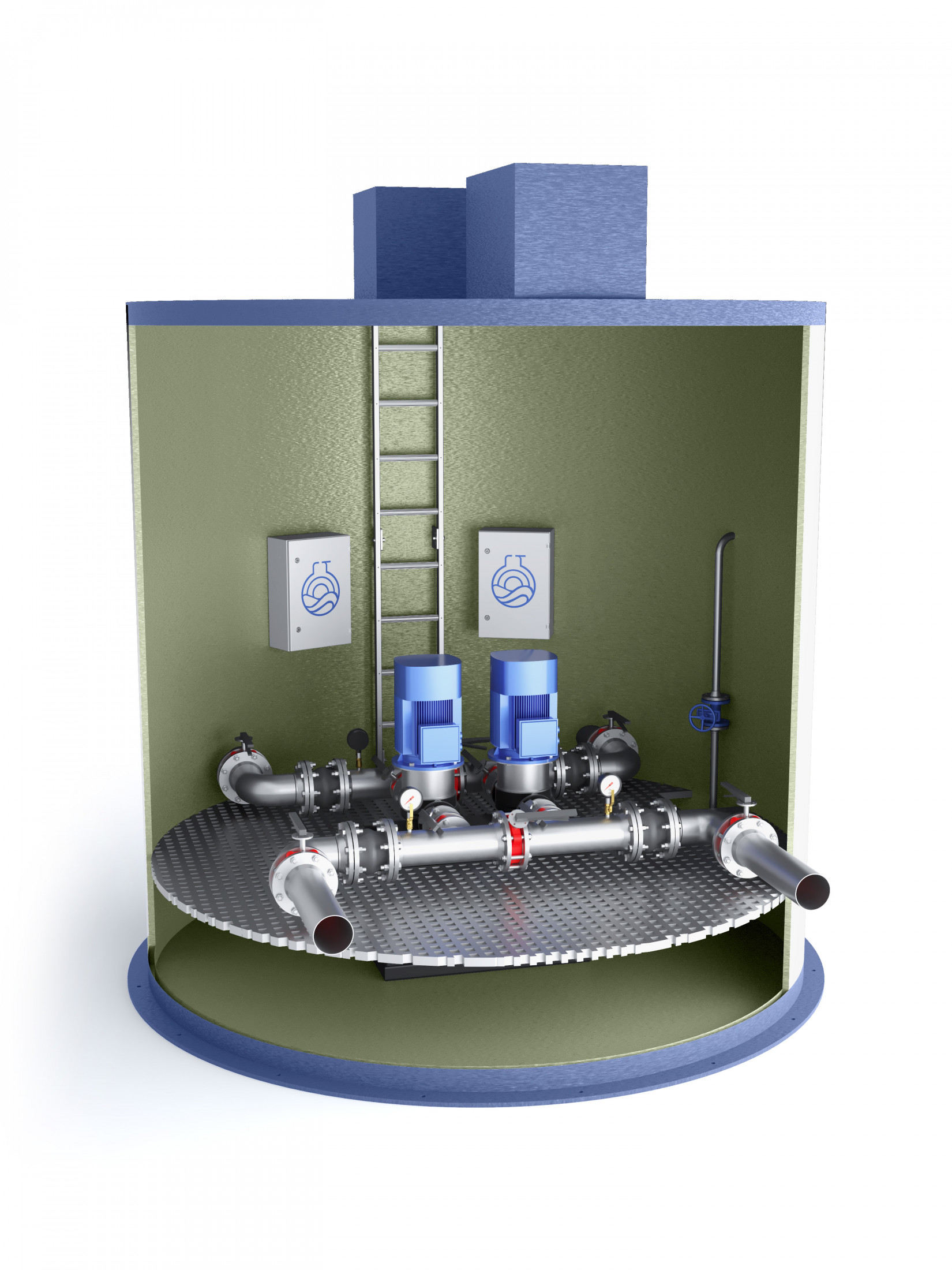

Насосные станции повышения давления и пожаротушения «Элемент ГТ-4» в полной заводской готовности включают в себя:

• Вертикальный корпус из армированного стеклопластика выполненный методом перекрестной машинной намотки;
• Горловина с крышкой для обслуживания;
• Система вентиляции;
• Лестница стационарная;
• Дренажный насос;
• Жокей насос (опционально для насосной станции спринклерного пожаротушения);
• Запорно-регулирующая арматура;
• Всасывающий и напорный трубопроводы с присоединительными фланцами;
• Контрольно-измерительные приборы (датчик давления, датчик сухого хода, расходомер)
• Насосная установка повышения давления/пожаротушения;
• Шкаф собственных нужд станции;
• Монтажный комплект (опционально);
• Мембранный бак (опционально);
• Шкаф автоматического ввода резерва (опционально).

В зависимости от климатического района опционально предусматривается утепление корпуса из прочного теплоизоляционного покрытия на основе полиуретана с толщиной от 50 до 150 мм.

Классификация установок
Станция водоснабжения / пожаротушения «Элемент ГТ-4 X₁/X₂-X₃-X₄»
X₁ – расход перекачиваемой жикости, м³/час;
X₂ – напор, м;
X₃ – диаметр корпуса, м;
X₄ – глубина заложения всасывающего трубопровода, м.

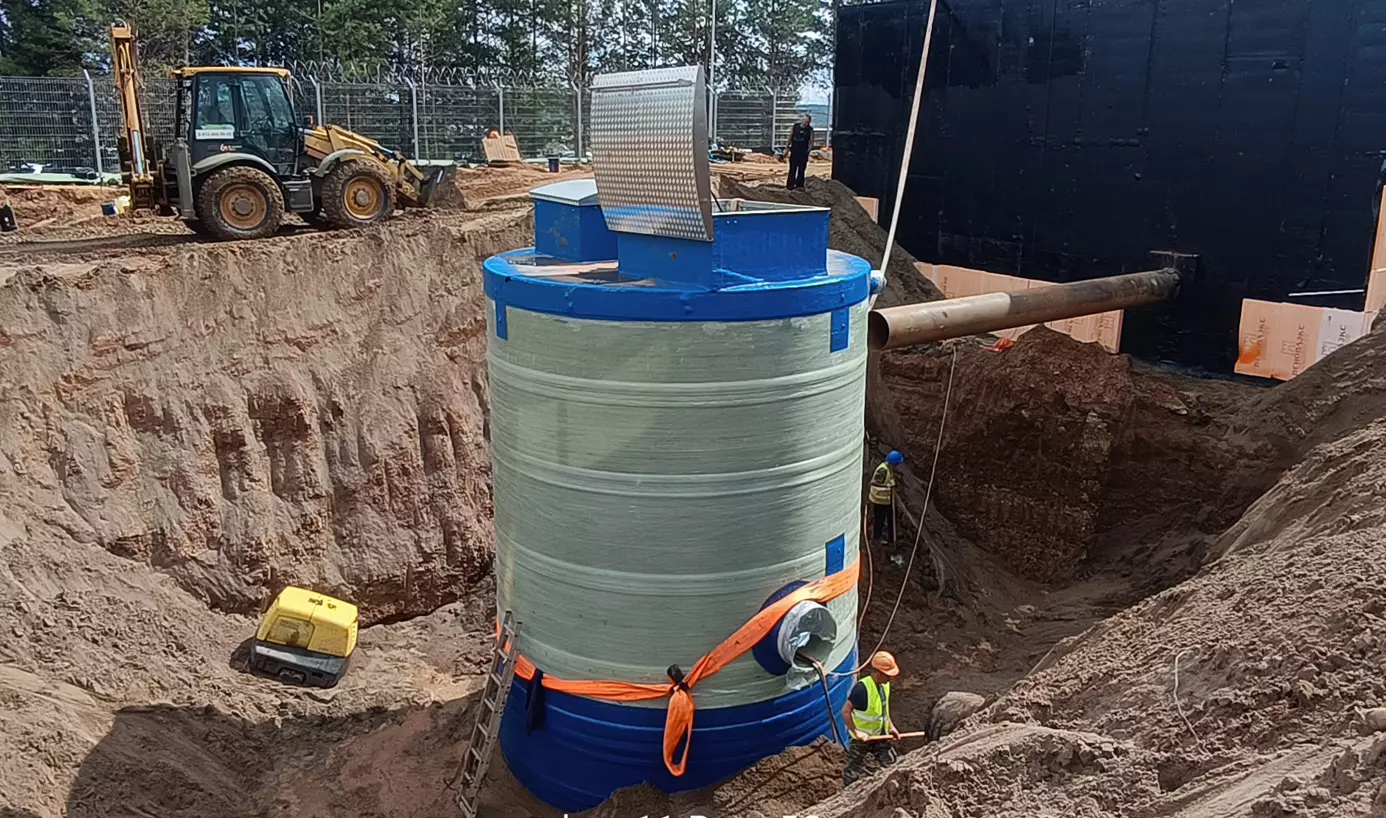

Канализационные насосные станции КНС Элемент ГТ-5

Блочные канализационные станции КНС «Элемент ГТ-5» изготавливаемые по ТУ 42.21.13-003-72143840-2022, предназначены для перекачивания ливневых и хозяйственно-бытовых сточных вод, представляют собой цилиндрическую емкость из армированного стеклопластика со смонтированным оборудованием и в полной заводской готовности. В зависимости от категории надежности, производительности и назначения, КНС оборудуется одним, двумя или большим количеством насосных агрегатов. Работа КНС полностью автоматизирована и не нуждается в постоянном присутствии рабочего персонала. Предусматривается возможность установки КНС под проезжей частью.

Принцип работы
Сточные воды самотеком поступают в приемный резервуар насосной станции. При достижении определенных уровней жидкости происходит срабатывание поплавковых выключателей либо аналоговых датчиков, запускающих насосы, сточная вода под давлением по напорному трубопроводу транспортируется до точки сброса.
В зависимости от количества насосов устанавливаемых в КНС количество уровней растет пропорционально насосным агрегатам. Устанавливаемые уровни в «базовом» варианте:
Первый уровень – обеспечивает отключение насосов по достижению минимального уровня сточных вод в резервуаре (защита от сухого хода);
Второй уровень – осуществляет включение рабочего насоса;
Третий уровень – обеспечивает включение резервного насоса;
Четвертый уровень – сигнализирует об аварийных ситуациях.

Комплектация

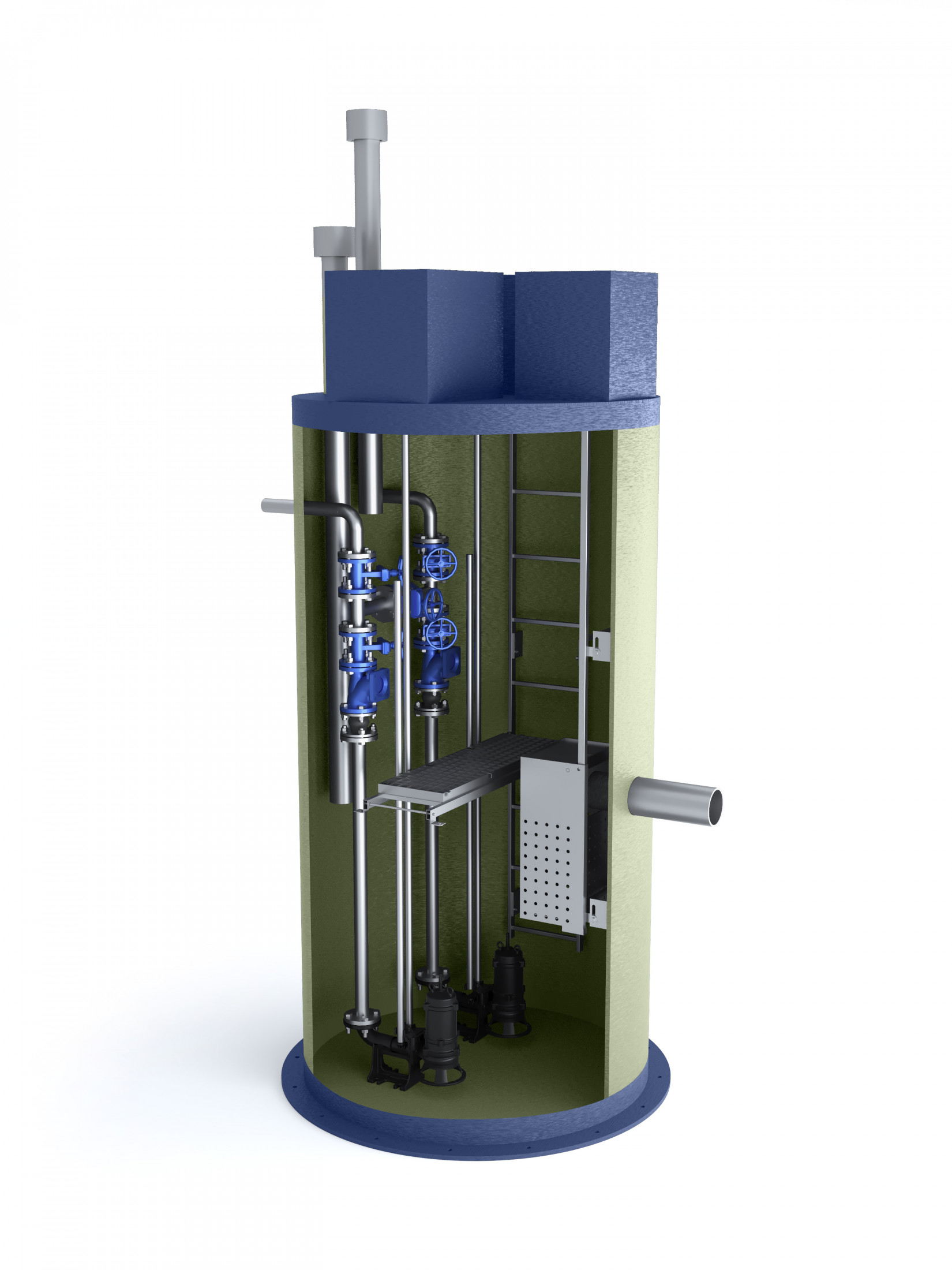

Блочная КНС «Элемент ГТ-5» в полной заводской готовности включает в себя:

• Корпус из армированного стеклопластика выполненный методом перекрестной машинной намотки с установленным в нем автоматическими трубными муфтами с направляющими, если это КНС с сухим машинным залом то закладными под насосный агрегат.
• Напорный трубопровод с задвижками и обратными клапанами;
• Шиберная задвижка на подводящем коллекторе и на переливном трубопроводе;
• Сороулавливающая корзиной с направляющими или измельчитель;
• Площадка обслуживания;
• Система вентиляции;
• Комплект поплавковых выключателей;
• Цепи подъемные для насосного агрегата и корзины;
• Монтажный комплект (опционально);
• Газоанализатор(опционально);
• Расходомер(опционально);
• Система взмучивания осадка(опционально);
• Шкаф управления насосными агрегатами и задвижками, внутреннего и наружного исполнения;
• Шкаф автоматического ввода резерва (опционально);
• Переносным грузоподъемным оборудованием.

В зависимости от климатического района опционально предусматривается утепление корпуса из прочного теплоизоляционного покрытия на основе полиуретана с толщиной от 50 до 150 мм.

Классификация установок
Классификация установок и структура условного обозначения:
КНС «Элемент ГТ-5 X₁-X₂»
X₁ – диаметр корпуса, м;
X₂ – глубина заложения подводящего трубопровода, м.
